cara pengkabelan atau instalasi untuk menghubungkan didalam LAN

Teknik Crimping Kabel LAN Straight & Cross dengan RJ 45

Pada pertemuan kali ini kita akan sedikit banyak mengulas tentang 2 macam teknik pengkabelan yaitu staight dan cross, teknik crimping dan konfigurasi peer to peer untuk menghubungkan dua komputer.
Berikut ini penjelasannya, simak baik-baik ya...n_n

A. 2 Macam Teknik Pengkabelan

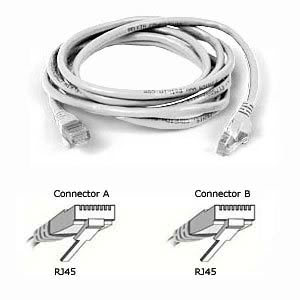

Untuk menyambung kabel UTP ke konektor RJ-45 terdapat dua tipe penyambungan, yaitu straight dan cross, di mana keduanya memiliki fungsi yang berbeda. Pengkabelan dengan cara straight digunakan untuk menyambungkan PC dengan hub/switch sedangkan pengkabelan dengan cara cross digunakan untuk menghubungkan pc ke pc langsung tanpa hub/switch atau menghubungkan hub/switch dengan hub/switch. Untuk praktek penyambungannya, paling tidak kita memerlukan :
1. Kabel UTP

2. Konektor RJ-45

3. Tang Crimping



4. LAN Tester (optional)

Berikut urutan pengkabelannya :

1. Tipe pengkabelan straight
Kita akan coba membuat kabel straight, pertama kupas-lah pelindung luar kabel UTP lalu atur agar lurus kabel-kabel didalamnya. Urutkan posisinya berdasarkan diagram di bawah. Potong ujung kabel dengan gunting agar rata. Masukkan kedalam konektor RJ-45 lalu di crimping dengan tang crimping. Ikuti caranya untuk ujung kedua sama dengan langkah pertama. Masukkan ujung kedua kabel kedalam LAN-tester lalu periksa, jika semua lampu 1-8 terhubung maka kabel ini sudah siap kita pakai.

Urutan Ujung A
1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. Coklat

Urutan Ujung B
1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. Coklat


2. Tipe Pengkabelan Cross
Untuk kabel cross juga sama seperti langkah diatas, hanya bedanya harap perhatikan salah satu ujung yang berbeda. Adapun standard per-kabelan ini yang dijaminkan adalah kurang lebh 100 meter, diatas 100 meter kemungkinan akan mengalami loss.
Jika ada yang bertanya bagaimana membedakan kabel straight dan kabel cross? Sebenarnya mudah saja, perhatikan ujung dari kedua kabel tersebut lihat diagram-nya bila yang pertama adalah putih orange lalu kedua putih orange juga sudah pasti itu kabel straight, sedangkan kabel cross salah satu ujungnya dimulai dengan putih hijau.

Urutan Ujung A
1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. Coklat

Urutan Ujung B
1. Putih Hijau
2. Hijau
3. Putih Orange
4. Biru
5. Putih biru
6. Orange
7. Putih coklat
8. Coklat


B. Teknik Crimping

1. Siapkan bahan-bahan di atas.
2. Buka lapisan kebel UTP dengan gunting atau alat pemotong lain sesuai dengan ukuran pas agar dapat masuk ke RJ-45.

3. Setelah itu buat susunan warna (tentukan cara pengkabelan cross atau straight)
4. Potong susunan kabel tersebut (ratakan) dengan gunting atau tang crimping.

5. Masukkan kabel UTP yang telah diratakan ke dalam RJ-45 dengan benar.

6. Masukkan dan jepitkan kabel UTP dan RJ45yang telah disatukan pada lubang yang terdapat pada tang crimping.

7. Untuk pengecekan sambungan, masukkan kedua ujung kabel utp yang telah terpasang RJ-45 ke dalam LAN tester lalu periksa, jika semua lampu 1-8 menyala semua  maka kabel ini sudah siap kita pakai.
